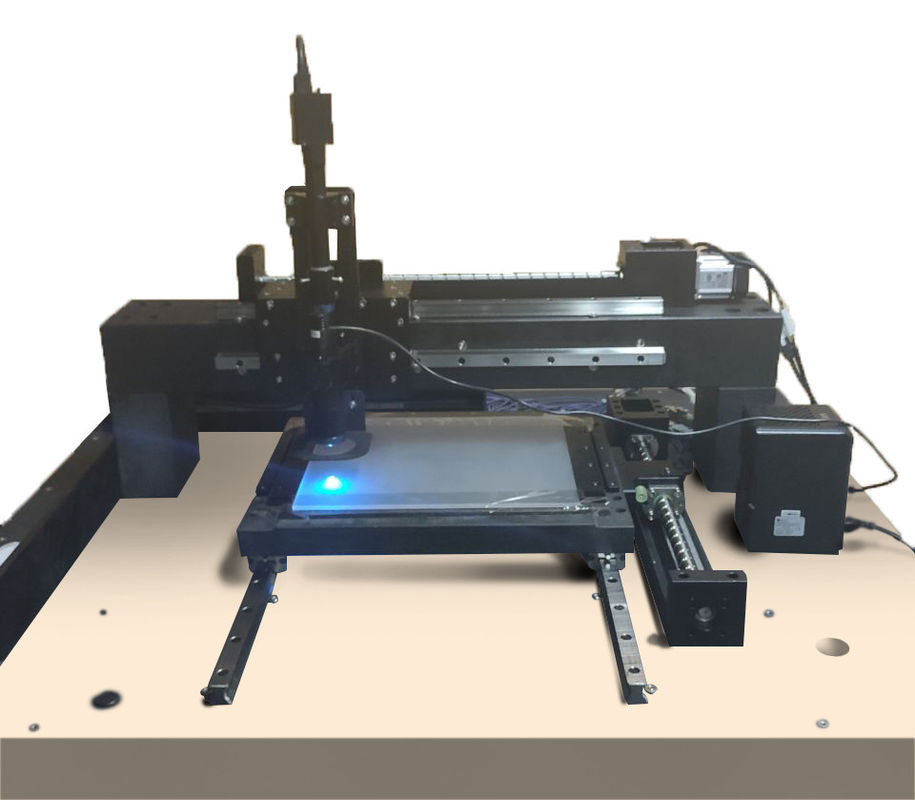

Детектор поверхностных дефектов в полупроводниковой промышленности
Приложения
Для контроля процесса и управления выпуском пустой маски в области производства полупроводниковых дисплеев,
мы можем помочь производителям стеклянных подложек, масок и панелей выявлять и контролировать дефекты масок, уменьшать
риск доходности и улучшить свою независимую способность НИОКР для основных технологий.
Принцип работы
Реализуйте автоматическое тестирование дефектов на поверхности маски с помощью микроскопических изображений со сверхвысоким разрешением и супер-
алгоритм обнаружения дефектов разрешения.
Функции
| Модель | SDD-SX-X | |
|
Определение производительности |
Тип обнаруживаемого дефекта | Царапины, пыль |
| Размер обнаруживаемого дефекта | 1 мкм | |
| Точность обнаружения (измеренная) |
100% выявление дефектов / сбор дефекты (царапины, пыль) |
|
| Эффективность обнаружения |
≤10 минут (Измеренное значение: Маска 350 мм x 300 мм) |
|
|
Производительность оптической системы |
Разрешение | 1,8 мкм |
| Увеличение | 40x | |
| Поле зрения | 0,5 мм х 0,5 мм | |
| Синяя подсветка | 460 нм, 2,5 Вт | |
|
Производительность подвижной платформы
|
X, Y двухосное движение Плоскостность мраморной столешницы: 2,5 мкм Точность биения по оси Y в направлении Z: ≤ 10,5 мкм Точность биения по оси Y в направлении Z: ≤8,5 мкм |
|
| Примечание: Доступно индивидуальное производство. | ||
