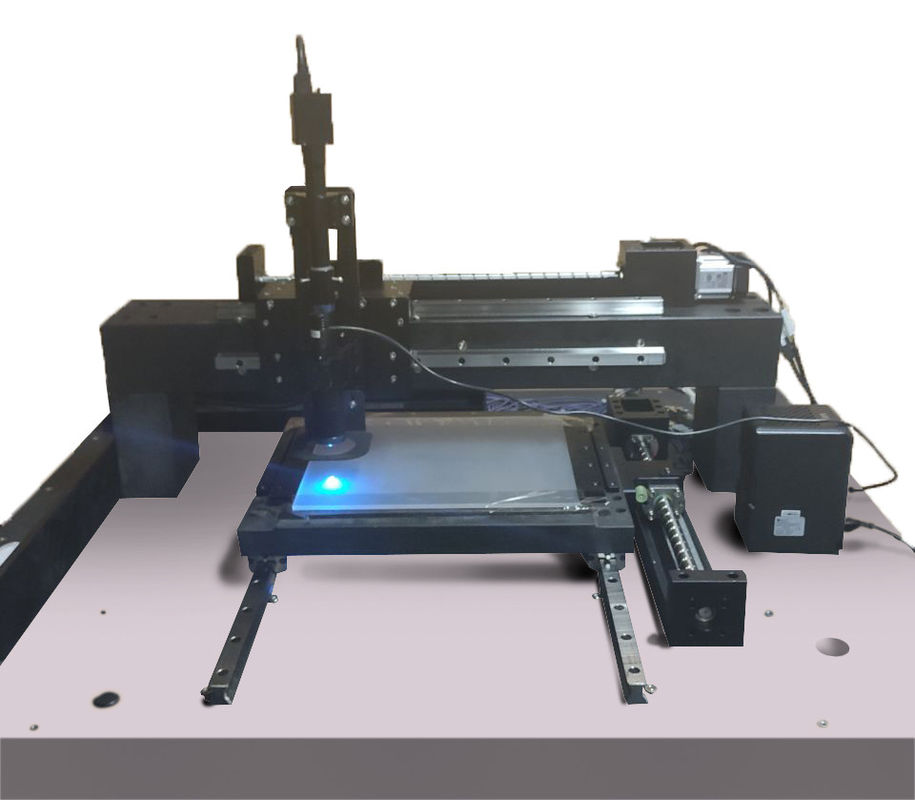

Scratches Dusts Inspection Surface Defect Detection Equipment In IC Chip Industry

Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК

  • Высокий свет

    Оборудование для обнаружения дефектов поверхности в промышленности микросхем

    ,

    проверка дефектов поверхности на наличие царапин и пыли

    ,

    проверка дефектов поверхности в промышленности микросхем

  • Размер
    Настраиваемый
  • Настраиваемый
    Доступный
  • Гарантийный срок
    1 год или в каждом конкретном случае
  • Условия доставки
    Морским/воздушным/мультимодальным транспортом и т. д.
  • Место происхождения
    Чэнду, КНР
  • Фирменное наименование
    ZEIT
  • Сертификация
    Case by case
  • Номер модели
    SDD-ICC-X—X
  • Количество мин заказа
    1 комплект
  • Цена
    Case by case
  • Упаковывая детали
    деревянная коробка
  • Время доставки
    От случая к случаю
  • Условия оплаты
    Т/Т
  • Поставка способности
    От случая к случаю

Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК

Детектор поверхностных дефектов в производстве интегральных схем





Приложения

Для контроля процесса и управления выпуском пустой маски в области производства микросхем интегральных схем,

мы можем помочь производителям стеклянных подложек и масок выявлять и контролировать дефекты масок, снижать риск

выход и улучшить свою независимую способность НИОКР для основных технологий.



Принцип работы

Дефекты на поверхности маски могут быть автоматически обнаружены по трем аспектам: производительность оптической системы,

производительность камеры и производительность платформы движения.



Функции

 Модель  SDD-ICC-X—X

 Определение производительности

 Тип обнаруживаемого дефекта  Царапины, пыль
 Размер обнаруживаемого дефекта  1 мкм
 Точность обнаружения (измеренная)

 100% выявление дефектов / сбор

дефекты (царапины, пыль)

 Эффективность обнаружения

  ≤10 минут

(Измеренное значение: Маска 350 мм x 300 мм)

 Производительность оптической системы

 Разрешение  1,8 мкм
 Увеличение  40x
 Поле зрения  0,5 мм х 0,5 мм
 Синяя подсветка  460 нм, 2,5 Вт



 Производительность подвижной платформы



 X, Y двухосное движение

Плоскостность мраморной столешницы: 2,5 мкм

Точность биения по оси Y в направлении Z: ≤ 10,5 мкм

Точность биения по оси Y в направлении Z: ≤8,5 мкм

 Примечание: Доступно индивидуальное производство.



Изображения обнаружения

Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК 0



Наши преимущества

Мы производитель.

Зрелый процесс.

Ответ в течение 24 рабочих часов.



Наша сертификация ISO

Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК 1





Части наших патентов

Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК 2Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК 3





Части наших наград и квалификаций в области НИОКР

Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК 4Оборудование обнаружения поверхностного дефекта осмотра пыли царапин в индустрии микросхемы ИК 5
